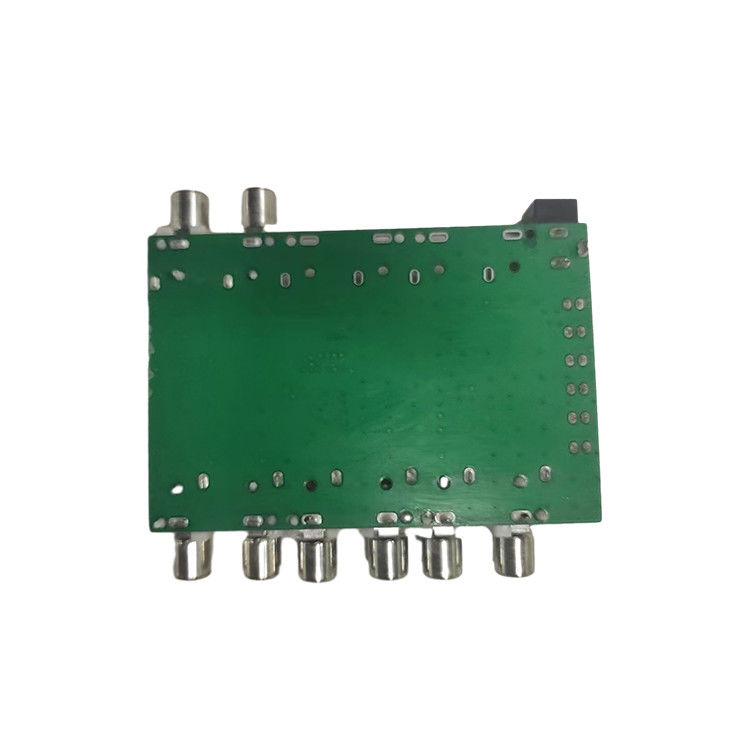

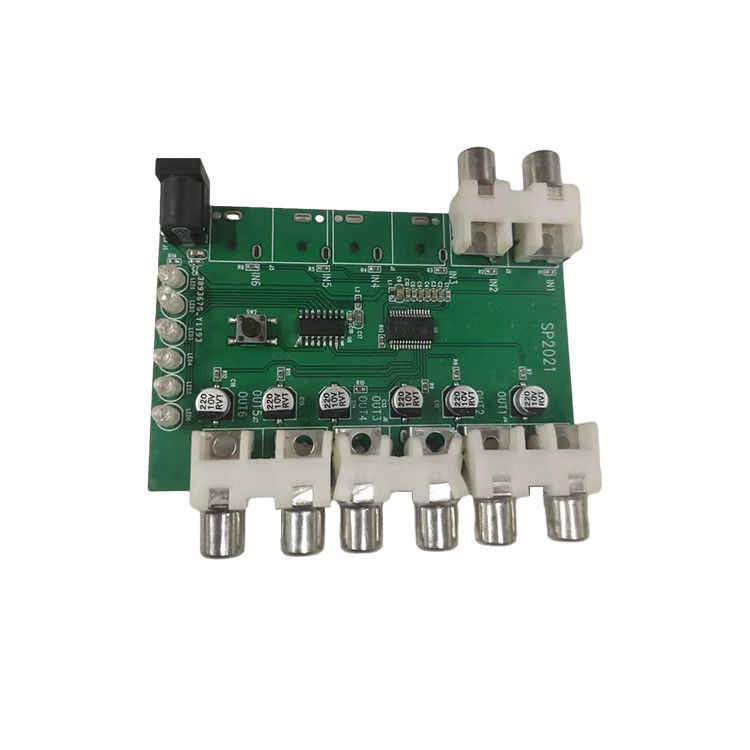

AV dağıtımcı çözümü geliştirme PCBA
Bu ürün, ses ve video dağıtım işlemci çipi NX9262'yi kullanır.I2C dijital arayüzü ve yüksek performanslı kontrol işlemcisi NX6316 aracılığıyla çekirdek işlemci üzerinden bir dizi ses ve video sinyali bir dizi ses ve video çıkışına yönlendirirTipik uygulamaları arasında uydu set-top kutusu, yüksek çözünürlüklü televizyonlar (HDTV), kişisel video kayıt cihazları (PVR), A/V anahtarları, güvenlik cihazları, medya merkezleri,ve araba eğlence sistemlerinde, birden fazla cihazı tek bir ses ve video cihazına yönlendirir.
NX9262 ses ve video tahsis işlemci çipi, çekirdek işlemci aracılığıyla üç set ses ve video çıkışına yönlendirilmiş bir dizi ses ve video girişi sağlar.Giriş çıkış yönlendirmesi bir I2C uyumlu dijital arayüz aracılığıyla kontrol edilirHer giriş, videonun uç seviyesini 300mV'ye senkronize etmek için çıkışı ayarlamak için entegre bir sıkıştırma seçeneğini destekler.Giriş, yaklaşık 1 sinkronizasyon olmadan merkezi sinyali içine tarafsız olabilir.25V ((kromatiklik, Pb, Pr). Bu DC çıkış seviyeleri 6dB kazanç ayarlaması için kullanılır. Daha yüksek bir kazanç ayarlaması DC çıkışının karşılık gelen seviyesini artıracaktır. I2C üzerinden giriş sıkıştırma / önyargı modunu seçin.Kullanılmayan çıkışlar güç tüketimini azaltmak için güç kaybedebilir
Özellikleri
◆Ses ve video dağıtım işlemcisi
◆SD (standart çözünürlük), PS (giderek tarama) ve HD (yüksek çözünürlük) 1080i/1080p videolarını destekliyor
◆Giriş sıkıştırma ve kaydırma devresi
◆Değişimsel koplama veya DC koplama girişleri
◆Değişimsel koplama veya DC koplama çıkışı
◆Çift yük (75 Ω) ve yüksek impedanslı devre dışı çıkış sürücüsü
◆Dört video kanalı, dört sol ve sağ kanal giriş-çıkış anahtarı
◆ Programlanabilir artış: +6, +7, +8 veya +9dB
◆ I2C uyumlu dijital arayüz, standart mod
◆ 5V tek güç kaynağı çalışması
