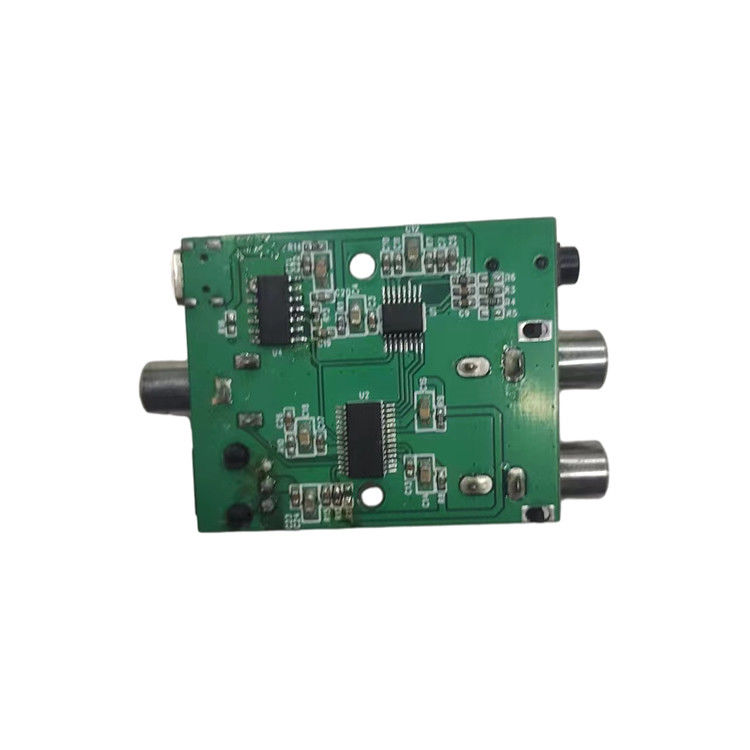

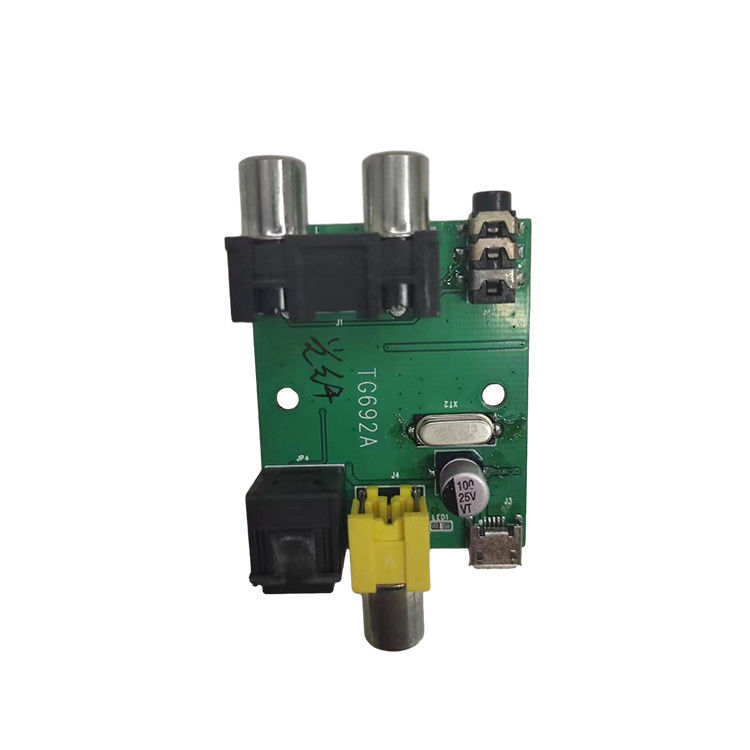

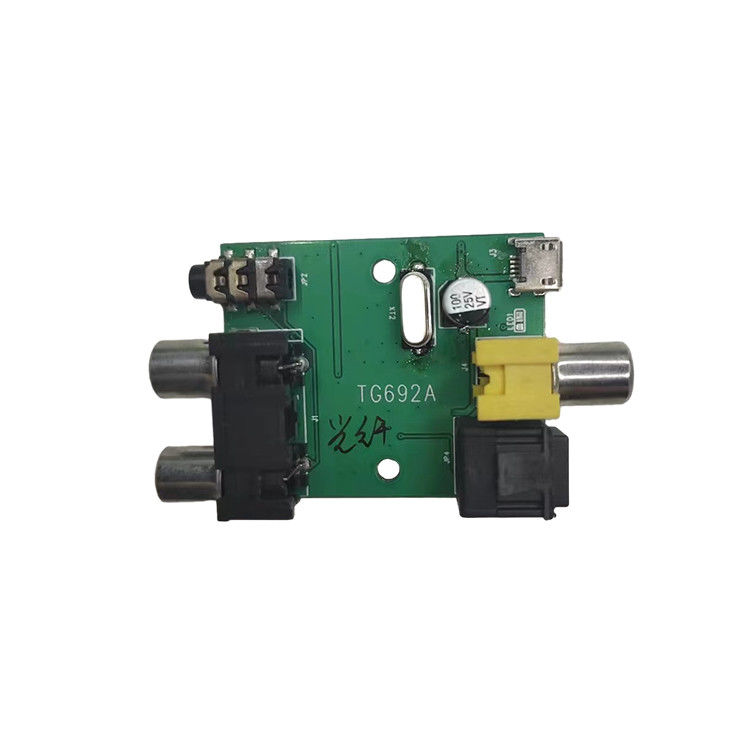

Analog ses-dijital verici çözümü geliştirme PCBA
NX8406, IEC60958, S/PDIF, EIAJ CP1201 veya AES3 arayüz standartlarına göre fiber optik ve koaksiyel dijital ses iletim çıkışlarını ileten ve çözen tek çipli bir CMOS cihazıdır.NX8406'nın, yazılım modunda veya donanım modunda isteğe bağlı kontrol portları veya isteğe bağlı pinler aracılığıyla kapsamlı kontrol yapma yeteneğiKanal durumu verileri bir tamponda bir araya getirilmiş, okunması ve erişimi kolaylaştırılmıştır.
Düşük titreşimli saat kurtarma mekanizması, gelen AES3 akışından çok temiz bir kurtarma saati oluşturur.Bağımsız çalışma, mikro denetleyici olmayan sistemlerin kanal durumu verileri için özel çıkış pin işlemleri kullanmasına izin verir
NX8406 SSOP28 ambalajını benimser. Hedef uygulamalara A/V verici, CD-R, DVD verici, multimedya hoparlörleri, dijital karıştırma konsolları, özel efekt işlemcileri, set-top kutuları, bilgisayarlar dahildir.,ve araba ses sistemleri
Özellikleri
◆ EIAJ CP1201, IEC-60958, AES3 S/PDIF ve AES3 arayüz standartlarını destekler
◆ +3.3V~5.0V güç kaynağı (VD)
◆ +3.3V~5.0V güç kaynağı (VL)
◆ 3 dijital ses girişi fiber optik ve koaksiyel eşzamanlı iletim ve çıkış 32-192KHz örnekleme hızı
◆ Mutibit Δ modülatörü
◆ 105dB dinamik aralık
◆ -90dB toplam harmonik bozulma + sinyal-gürültü oranı
◆ Saat titreşimine duyarsızlık
◆ Doğrusal filtreleme çıkışı
